NL型尼龍內齒圈彈性聯軸器

產品描述：NL型尼龍內齒圈彈性聯軸器是目前國內的*新產品,在國外已經廣泛地被采用,NL型－尼龍內齒圈鼓形齒式聯軸器半聯軸器采用精密鑄造,鑄鐵HT20-40

在線咨詢

全國熱線

15231779603

NL型尼龍內齒圈彈性聯軸器· 產品描述The product description

鼓形齒式聯軸器

　　NL型尼龍內齒圈彈性聯軸器是目前國內的*新產品，在國外已經廣泛地被采用，NL型－尼龍內齒圈鼓形齒式聯軸器半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ、45號鋼，軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度合成尼龍、增強鑄型尼龍彈性體等材料。NL內齒形彈性聯軸器普通尼龍外套進行了一系列的改進，采用高強玻纖尼龍66注塑成型，注塑溫度330C、壓力9MPA、時間4S，成型后進行1小時的熱處理、24小時的加濕處理，使其強度超出普通尼龍的3倍。該產品由機械委濟南鑄造鍛壓機械研究所設計，適用于軸間及的撓性傳動，允許較大的軸向徑向位移和角位移，且具有結構簡單、維修方便、拆裝容易、噪聲低、傳動功效損失小、使用壽命長等優點、倍受用戶歡迎。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。
● 內齒形彈性聯軸器是目前國內的*新產品，在國外已經廣泛地被采用，該產品由機械委濟南鑄造鍛壓機械研究所設計，適用于軸間及的撓性傳動，允許較大的軸向徑向位移和角位移，且具有結構簡單、維修方便、拆裝容易、噪聲低、傳動功效損失小、使用壽命長等優點、倍受用戶歡迎。軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸孔和鍵槽形式及尺寸》的規定加工。工作溫度為-20～+70℃。
●半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，內齒形聯軸器彈性體外套可根據用戶使用要求選用各種硬度合成橡膠脂橡膠；增強鑄型尼龍彈性體等材料。為滿足各種機械的更新改造及引進設備備件需要，我公司可以提供品種規格齊全的內齒形彈性聯軸器，并可根據用戶需要接受非標準訂貨。

訂貨標記方法：
例如：NL4內齒彈性聯軸器(鍵槽按GB3852-83標準)
主動軸：d1=38 L1=80
從動軸：d2=30 L21=50
表示為NL4：38×80/30×50(非標注明鍵槽尺寸)

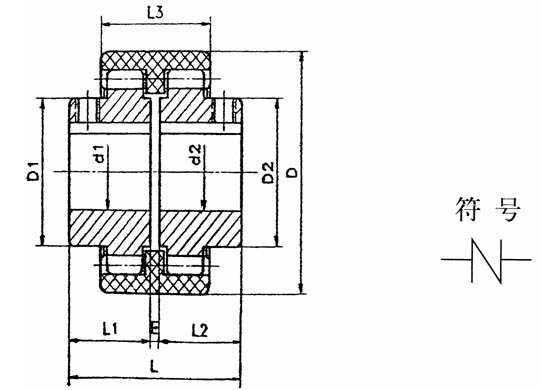

型號	公稱扭矩 Tn (N.M)	許用轉速n (r/min)	主要尺寸 (mm)							*大尺寸偏差			慣性扭矩 (KgC m 2 )	重量 (Kg )
			軸孔直徑 d1 d2	軸孔長度 L 1 L 2	L	D	D1 D2	E	L3	軸向(mm)	徑向(mm)	角度α°
NL1	40	6000	6 8 10	16 20 25 32	37 45 55 69	40	26	4	34	2	±0.3	1°	0.25	0.85
			12 14
NL2	100	6000	10 12 14 22	25 32 42 52	57 71 91 111	42	36	4	40	2	±0.4	1°	0.92	1.7
			16 18 20 24
NL3	160	6000	20 22 24	52 62	113 133	66	44	4	46	2	±0.4	1°	3.10	2.6
			25 28
NL4	250	6000	28 30 32	62 82	129 169	83	58	4	48	2	±0.4	1°	8.69	3.6
			35 38
NL5	315	5000	32 35 38	82 112	169 229	93	68	4	50	3	±0.4	2°	14.28	5.5
			40 42
NL6	400	5000	40 42 45	82 112	230	100	68	4	52	3	±0.4	2°	18.34	6.8
			48
NL7	630	3600	45 48 50	82 112	229	115	80	4	60	3	±0.6	2°	56.5	9.8
			55
NL8	1250	3600	48 50 55	112 142	229 289	140	96	4	72	3	±0.6	2°	98.55	26.5
			60 63 65
NL9	2000	2000	60 63 65	142 172	295 351	175	124	6	93	4	±0.7	2°	370.5	37.6
			70 71 75 80
NL10	3150	1800	70 71 75 80	142 172 212	292 352 432	220	157	8	110	4	±0.7	2°	1156.8	55
