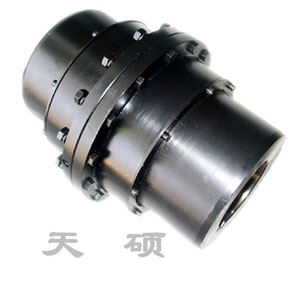

GⅡCL型鼓形齒式聯軸器適用于聯結兩水平同軸線傳動軸系，傳遞公稱扭矩為355~4000000N.m。
GⅡCL型鼓形齒式聯軸器適用于聯接水平兩同軸線傳動軸系，具有一定角向補償兩軸線相對偏移性能的鼓形齒式聯軸器。
GⅡCL型鼓形齒式聯軸器具有結構緊湊，外形尺寸小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，廣泛應用于冶金、礦山、化工、石油、起重運輸、通用機械等各類機械的軸系傳動。
GⅡCL型鼓形齒式聯軸器工作環境溫度-20～+80℃，傳遞公稱轉矩為0.4～4500KN·m。
| 型號 | 公稱轉矩 Tn KN·m |
許用轉速 [n] r/min |
軸孔直徑 d |
軸孔長度L | D | D1 | D2 | C | A | B | 重量 kg |
轉動慣量 kg·m2 |
|
L |
||||||||||||
| GⅡCL1 | 0.4 | 4000 | 16~35 | 38~82 | 103 | 71 | 50 | 8 | 36 | 76 | 5.1 | 0.0037 |
| GⅡCL2 | 0.71 | 4000 | 20~45 | 44~112 | 115 | 83 | 60 | 8 | 42 | 88 | 6.2 | 0.0067 |
| GⅡCL3 | 1.12 | 4000 | 22~56 | 44~112 | 127 | 95 | 75 | 8 | 44 | 90 | 8.6 | 0.0113 |
| GⅡCL4 | 1.8 | 4000 | 38~65 | 60~142 | 149 | 116 | 90 | 8 | 49 | 98 | 14.5 | 0.0245 |
| GⅡCL5 | 3.15 | 4000 | 40~75 | 84~142 | 167 | 134 | 105 | 10 | 55 | 108 | 19.6 | 0.0433 |
| GⅡCL6 | 5.0 | 4000 | 45~90 | 84~172 | 187 | 153 | 125 | 10 | 56 | 110 | 31.2 | 0.0843 |
| GⅡCL7 | 7.1 | 3750 | 50~105 | 84~212 | 204 | 170 | 140 | 10 | 60 | 118 | 47.5 | 0.151 |
| GⅡCL8 | 10.0 | 3300 | 55~115 | 84~212 | 230 | 186 | 115 | 12 | 67 | 142 | 60.2 | 0.241 |
| GⅡCL9 | 16.0 | 3000 | 60~135 | 107~252 | 256 | 212 | 180 | 12 | 69 | 146 | 95.8 | 0.470 |
| GⅡCL10 | 22.4 | 2650 | 65~150 | 107~252 | 287 | 239 | 200 | 14 | 78 | 164 | 119 | 0.745 |
| GⅡCL11 | 35.5 | 2350 | 70~175 | 107~302 | 325 | 276 | 235 | 14 | 81 | 170 | 189 | 1.588 |
| GⅡCL12 | 50.0 | 2100 | 75~200 | 107~352 | 362 | 313 | 270 | 16 | 89 | 190 | 285 | 3.055 |
| GⅡCL13 | 71.0 | 1850 | 150~225 | 202~352 | 412 | 350 | 300 | 18 | 98 | 208 | 360 | 4.918 |
| GⅡCL14 | 112 | 1650 | 170~250 | 242~410 | 462 | 420 | 335 | 22 | 172 | 296 | 544 | 9.725 |
| GⅡCL15 | 180 | 1500 | 190~285 | 282~470 | 512 | 470 | 380 | 22 | 182 | 316 | 786 | 17.45 |
| GⅡCL16 | 250 | 1300 | 220~320 | 282~470 | 580 | 522 | 430 | 28 | 198 | 354 | 1027 | 29.1 |
| GⅡCL17 | 355 | 1200 | 250~365 | 330~550 | 644 | 582 | 490 | 28 | 209 | 364 | 1532 | 53.725 |
| GⅡCL18 | 500 | 1050 | 280~400 | 380~650 | 726 | 658 | 540 | 28 | 222 | 430 | 2278 | 99.5 |
| GⅡCL19 | 710 | 950 | 300~470 | 380~650 | 818 | 748 | 630 | 32 | 232 | 440 | 3026 | 175.5 |
| GⅡCL20 | 1000 | 800 | 360~540 | 450~800 | 928 | 838 | 720 | 32 | 247 | 470 | 4430 | 360.75 |
| GⅡCL21 | 1400 | 750 | 400~600 | 540~800 | 1022 | 928 | 810 | 40 | 255 | 490 | 6152 | 561.5 |
| GⅡCL22 | 1800 | 650 | 450~680 | 540~900 | 1134 | 1036 | 915 | 40 | 262 | 510 | 7738 | 904.75 |
| GⅡCL23 | 2500 | 600 | 530~770 | 680~900 | 1282 | 1178 | 1030 | 50 | 299 | 580 | 11553 | 1725 |
| GⅡCL24 | 3550 | 550 | 560~850 | 680~1000 | 1428 | 1322 | 1175 | 50 | 317 | 610 | 16615 | 3131.75 |
| GⅡCL25 | 4500 | 460 | 670~1040 | 780~1100 | 1644 | 1538 | 1390 | 50 | 325 | 620 | 27797 | 7198.25 |
