WGT接中間套鼓形齒式聯軸器

產品描述：WGT接中間套鼓形齒式聯軸器屬于剛撓性聯軸器,齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成.外齒分為直齒和鼓形齒兩種齒形

在線咨詢

全國熱線

15231779603

WGT接中間套鼓形齒式聯軸器· 產品描述The product description

WGT接中間套鼓形齒式聯軸器

　　WGT接中間套鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成。外齒分為直齒和鼓形齒兩種齒形，所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命。齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。由于鼓形齒式聯軸器角向補償大于直齒式聯軸器，國內外均廣泛采用鼓形齒式聯軸器，直齒式聯軸器屬于被淘汰的產品，選用者應盡量不選用。有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動。

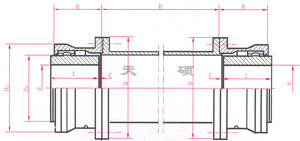

型號	公稱轉矩Tn KN.m	軸孔直徑 d	軸孔長度 L		D	D1	D2	D3	D4	B	B1	H min	C		C1	質量m /Kg		轉動慣量I /Kg.m2
型號	公稱轉矩Tn KN.m	軸孔直徑 d	Y	J1	D	D1	D2	D3	D4	B	B1	H min	Ⅰ	Ⅱ	C1	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	0.71	25-42	44-112		122	115	98	88	60	58	50	75	3	3	12	5.66	4.86	0.008	0.006
WGT2	1.25	30-56	82-112		150	145	118	108	77	68	52	80	3	3	16	9.78	7.48	0.0021	0.016
WGT3	2.5	40-63	84-142		170	165	140	125	90	80	54	80	3	3	16	16.7	12.2	0.047	0.033
WGT4	4.5	40-80	84-172		200	195	160	145	112	90	58	100	3	3	17	25.6	19.6	0.1	0.007
WGT5	7.1	40-90	84-172		225	215	180	168	128	100	63	100	3	3	19	35	26	0.18	0.13
WGT6	10	60-100	107-212		245	230	200	185	145	112	67	100	5	5	20	51.6	38	0.3	0.2
WGT7	14	60-110	107-212		272	265	230	210	160	122	74	120	5	5	20	68.6	45	0.53	0.35
WGT8	20	80-125	132-212		290	272	245	225	176	136	81	120	5	5	20	80	56	0.7	0.5
WGT9	25	80-140	167-252		315	305	265	245	190	140	88	155	5	5	28	106	80	1.0	0.8
WGT10	40	100-160	167-302		355	340	300	280	225	165	98	155	5	5	28	160	122	1.9	1.6
WGT11	56	100-180	167-302		412	385	345	325	256	180	112	175	8	8	32	217	170	3.7	2.8
WGT12	80	130-200	202-352		440	435	375	360	288	210	125	205	8	8	32	305	245	6.5	4.8
WGT13	112	160-220	242-352		490	480	425	400	320	235	136	205	8	8	32	395	314	10.6	8
WGT14	160	190-260	282-410		545	540	462	440	362	265	158	240	10	10	10	530	430	17.7	13.8
WGT15	224	240-280	330-470		580	-	488	-	385	280	-	240	10	-	10	685	-	25.2	-
WGT16	280	240-300	330-470		650	-	560	-	440	300	-	240	12	-	12	948	-	43.7	-
WGT17	355	240-320	330-470		690	-	600	-	460	325	-	280	12	-	12	1059	-	57.4	-
WGT18	450	240-360	330-550		750	-	650	-	510	350	-	280	12	-	12	1400	-	60	-
WGT19	560	240-380	330-550		775	-	690	-	535	372	-	350	12	-	12	1544	-	110	-
WGT20	710	260-440	330-650		825	-	730	-	580	392.5	-	350	14	-	14	2100	-	160	-
WGT21	800	280-440	380-650		925	-	825	-	620	405	-	350	14	-	14	2482	-	243	-
WGT22	900	320-460	380-650		950	-	850	-	665	410	-	400	14	-	14	2800	-	300	-
WGT23	1000	360-500	450-650		1030	-	900	-	710	440	-	400	14	-	14	3183	-	389	-
WGT24	1250	380-520	450-800		1060	-	925	-	730	450	-	400	16	-	16	3801	-	482	-
