NGCL制動輪鼓形齒聯軸器

產品描述：所謂鼓形齒即為將外齒制成球面,球面中心在齒輪軸線上,齒側間隙較一般齒輪大,鼓形齒聯軸器可允許較大的角位移(相對于直齒聯軸器),可改善齒的接觸條件

在線咨詢

全國熱線

15231779603

NGCL制動輪鼓形齒聯軸器· 產品描述The product description

NGCL制動輪鼓形齒聯軸器

所謂鼓形齒即為將外齒制成球面，球面中心在齒輪軸線上，齒側間隙較一般齒輪大，鼓形齒聯軸器可允許較大的角位移（相對于直齒聯軸器），可改善齒的接觸條件，提高傳遞轉矩的能力，延長使用壽命，鼓形齒式聯軸器屬于剛撓性聯軸器，齒式聯軸器是由齒數相同的內齒圈和帶外齒的凸緣半聯軸器等零件組成，外齒分為直齒和鼓形齒兩種齒形，有角位移時沿齒寬的接觸狀態。具有徑向、軸向和角向等軸線偏差補償能力，具有結構緊湊、回轉半徑小、承載能力大、傳動效率高、噪聲低及維修周期長等優點，特別適用于低速重載工況，如冶金、礦山、起重運輸等行業、也適用于石油、化工、通用機械等各類機械的軸系傳動，齒式聯軸器在工作時，兩軸產生相對角位移，內外齒的齒面周期性作軸向相對滑動，必然形成齒面磨損和功率消耗，因此，齒式聯軸器需在有良好和密封的狀態下工作。齒式聯軸器徑向尺寸小，承載能力大，常用于低速重載工況條件的軸系傳動，高精度并經動平衡的齒式聯軸器可用于高速傳動，如燃汽輪機的軸系傳動。

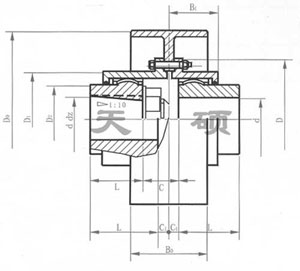

型號	額定轉矩 Tn N.m	許用轉速 [n] r/min	軸孔直徑		軸孔長度 L		D	D1	D2	C	C1	B1	D0	B0	轉動慣量 kg.m2	質量 kg
型號	額定轉矩 Tn N.m	許用轉速 [n] r/min	dZ	d	Y	J1、Z1	D	D1	D2	C	C1	B1	D0	B0	轉動慣量 kg.m2	質量 kg
NGCL01	355	4000	20-35	20-35	52-83	38-60	103	71	50	30	8	42	160	68	0.071	8
NGCL02	630	4000	25-45	25-45	62-112	44-84	115	83	60	36	8	48	160	68	0.083	11
NGCL03	1000	3800	30-55	28-56	62-112	44-84	127	95	75	41	8	49	200	85	0.187	17
NGCL04	1600	3800	40-65	38-65	82-42	60-107	149	116	90	41	8	53	200	85	0.264	23.8
NGCL05	2800	3000	45-75	40-75	112-142	84-107	167	134	105	48	8	58	250	105	0.609	34.4
NGCL06	4500	3000	50-90	45-90	112-172	84-132	187	153	125	49	9	59	250	105	0.795	47.6
NGCL07	6300	2400	60-100	50-100	112-212	84-167	204	170	140	53	9	63	315(300)	132	1.388	71.1
NGCL08	9000	1900	70-110	55-110	112-212	84-167	230	186	155	64	12	77	400	168	4.072	108
NGCL09	14000	1500	80-130	60-130	142-252	107-202	256	212	180	71	13	80	500	210	10.109	167
NGCL10	20000	1200	80-150	65-150	142-252	107-202	287	239	200	65	15	90	630(600)	265	29.248	237
NGCL11	31500	1050	100-170	70-170	142-302	107-242	325	276	235	77	16	94	710(700)	298	47.08	357
NGCL12	45000	1050	100-200	75-200	142-352	107-282	362	313	270	94	17	104	710(700)	298	53.69	464
NGCL13	63000	950	150-220	150-220	252-352	202-282	412	350	300	88	18	113	800	335	86.67	596
NGCL14	100000	950	170-220	170-250	302-410	242-330	462	420	335	92	20	157	800	335	105.9	850
