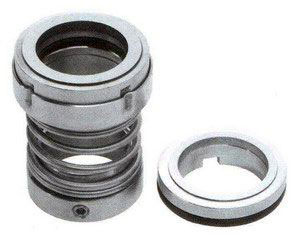

103系列機械密封為內裝，內流，單端面，單彈簧，非平衡結構，并圈彈簧傳動。為一機部和石化部所屬十余個單位聯合設計。經證實，其結構簡單．制造容易，拆裝方便，使用可靠，經濟耐用，符合國情。適合安裝在各類新老回轉式泵的密封腔內。
適用范圍
被密封介質：采用不同材質可適應水、油、有機溶劑、中等腐蝕性液體及含固體顆粒的介質。
密封腔壓力:≤1.0MPa
密封腔溫度：0℃～+180℃（氟橡膠）
-20℃～+90℃（丁腈橡膠）
-30℃～+120℃（丁丙橡膠）
-40℃～+230℃（聚四氟乙烯）
-40℃～+230℃（四氟包橡膠）
轉 速：≤3000r/min （線 速 度：≤20m/Sec ）

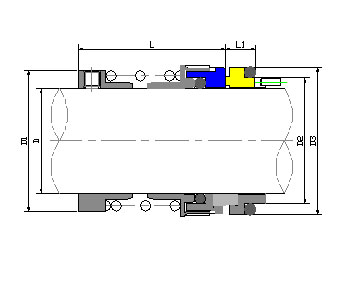

| d | d1 | D1 | D2 | L | L1 | L2 | L3 | |
| H6 | H11 | H8 | ±0.50 | ±0.50 | ||||
| 103-16 | 16 | 33 | 25.5 | 33 | 56 | 40 | 12 | 12 |
| 103-18 | 18 | 35 | 28.5 | 36 | 60 | 44 | 12 | 16 |
| 103-20 | 20 | 37 | 30.5 | 40 | 63 | 44 | 14 | 16 |
| 103-22 | 22 | 39 | 32.5 | 42 | 67 | 48 | 14 | 20 |
| 103-25 | 25 | 42 | 35.5 | 45 | 67 | 48 | 14 | 20 |
| 103-28 | 28 | 45 | 38.5 | 48 | 69 | 50 | 14 | 22 |
| 103-30 | 30 | 52 | 40.5 | 50 | 75 | 56 | 14 | 22 |
| 103-35 | 35 | 57 | 45.5 | 55 | 79 | 60 | 14 | 26 |
| 103-40 | 40 | 62 | 50.5 | 60 | 83 | 64 | 14 | 30 |
| 103-45 | 45 | 67 | 55.5 | 65 | 90 | 71 | 14 | 36 |
| 103-50 | 50 | 72 | 60.5 | 70 | 94 | 75 | 14 | 40 |
| 103-55 | 55 | 77 | 65.5 | 75 | 96 | 77 | 14 | 42 |
| 103-60 | 60 | 82 | 70.5 | 80 | 96 | 77 | 14 | 42 |
| 103-65 | 65 | 92 | 80.5 | 90 | 111 | 89 | 17 | 50 |
| 103-70 | 70 | 97 | 85.5 | 97 | 116 | 91 | 19 | 52 |
| 103-75 | 75 | 102 | 90.5 | 102 | 116 | 91 | 19 | 52 |
| 103-80 | 80 | 107 | 95.5 | 107 | 123 | 98 | 19 | 59 |
| 103-85 | 85 | 112 | 100.5 | 112 | 123 | 100 | 19 | 59 |
| 103-90 | 90 | 117 | 105.5 | 117 | 126 | 101 | 19 | 60 |
| 103-95 | 95 | 122 | 110.5 | 122 | 126 | 101 | 19 | 60 |
| 103-100 | 100 | 127 | 115.5 | 127 | 126 | 101 | 19 | 60 |
| 103-110 | 110 | 141 | 130.5 | 142 | 153 | 126 | 21 | 80 |
| 103-120 | 120 | 151 | 140.5 | 152 | 153 | 126 | 21 | 80 |
