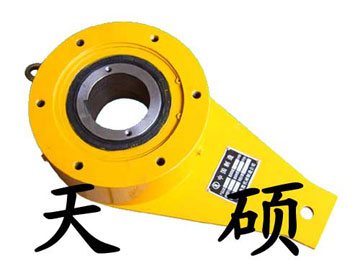

NYD型系列逆止器

產品描述：我公司專業生產各種型號的NYD型系列逆止器,歡迎大家來選購.

在線咨詢

全國熱線

15231779603

NYD型系列逆止器· 產品描述The product description

逆止器

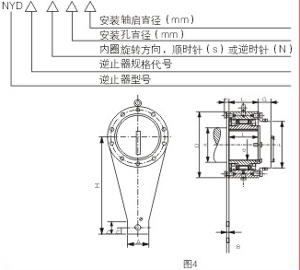

NYD65~NYD200逆止器技術參數：（單片板式）

型　號	承載能力 Nm	孔徑范圍 mm	優先孔徑 d (H7)mm	內圈* 高轉速 r/min	空轉阻力矩 Nm	結構尺寸(mm)									重量 kg
型　號	承載能力 Nm	孔徑范圍 mm	優先孔徑 d (H7)mm	內圈* 高轉速 r/min	空轉阻力矩 Nm	A	B	D	H	h	h1	Ф	L	L1	重量 kg
NYD65	1600	50~65	50,55 60,65	150	4	50	6	160	226	30	16	13.5	85	106	13.5
NYD75	2500	60~75	60,65 70,75		5	65	6	170	269	35	19	16.5	85	106	16.1
NYD85	6000	70~85	70,75 80,85		8	96	9	210	329	45	29	20.5	110	135	29.2
NYD95	8000	80~95	80,85 90,95		1	105	9	230	382	55	32	20.5		138	37.2
NYD110	11000	90~110	90,95 100,110		15	110	12	270	425	60	40	26		141	46.1
NYD130	16000	100~130	100,110 120,130	100	20	120	12	32	506	65	36	26	130	161	82.8
NYD160	25000	120~160	120,130,140 150,160		35		20	360	612	65	32	31	140	183	125
NYD200	38000	160~200	160,170,180 190,200		45	30	20	430	623	70	43	41	160	207	180

NYD型系列逆止器
2、NYD220~NYD450逆止器（逆止專用）

NYD220~NYD450逆止器技術參數（雙片板式）

型　號	承載能力 Nm	孔徑范圍 mm	內圈* 高轉速 r/min	空轉阻力矩 Nm	結構尺寸(mm)							重量 kg
型　號	承載能力 Nm	孔徑范圍 mm	內圈* 高轉速 r/min	空轉阻力矩 Nm	A	B	D	H	h	L	L1	重量 kg
NYD220	50000	160~220	80	75	240	259	500	820	80	230	303	351
NYD240	65000	180~240	80	85	260	279	540	900	90	250	323	452
NYD250	90000	180~250	50	95	290	323	600	1000	100	290	367	675
NYD270	125000	200~270		100	300	323	650	1100	110		367	737
NYD300	180000	230~300		110	360	335	780	1300	135		392	1123
NYD330	270000	250~330		140	390	345	850	1500		320	412	1425
NYD350	320000	250~350		160	420	360	930	1600		360	426	1955
NYD400	420000	300~400		190	450	424	1000	1700	150	420	520	2580
NYD420	520000	320~420		220	480	484	1030	180	165	450	550	2930
NYD450	700000	350~450		250	526	494	1090	2000	165	480	574	3380

NYD型系列逆止器
3、NYDX型稀油潤滑逆止器
3.1 特點
NYDX型逆止器是NYD型逆止器的改進型，
其工作原理和用途與NYD型相同，但NYDX采用稀油潤滑，
改善了逆止器的內部潤滑條件，提高了逆止器的*高轉速，
延長了使用壽命。
3.2.2 標記示例
NYDX160-S-160（200）表示規格是NYDX160型，
從軸端方向看，內圈順時針旋轉，安裝孔直徑d為160mm,
安裝軸肩直徑為200mm的接觸式稀油潤滑逆止器。

3.3 NYDX65~NYDX200型逆止器的結構圖及主要技術參數

型　號

額定逆
止力矩
Te
N·m

孔徑
范圍
mm

內圈*
高轉速
r/min

結　構　尺　寸

油箱
充油量
L

重量
kg

Ｌ

NYDX65
NYDX75
NYDX85
NYDX95
NYDX110
NYDX130
NYDX160
NYDX200

1600
2500
6000
8000
11000
16000
25000
38000

50~65
60~75
70~85
80~95
90~110
100~130
120~160
160~200

200
180
180
170
170
120
110
110

50
65
95
105
110
120
120
130

6
6
9
9
12
12
20
20

85
85
110
110
110
130
140
160

226
269
329
382
425
506
612
623

30
35
45
55
60
65
65
70

16
19
29
32
40
36
32
43

3.5
16.5
20.5
20.5
26
26
31
41

160
170
210
230
270
320
360
430

90
90
115
115
115
135
145
165

115
125
140
160
180
230
255
310

50
50
60
60
60
60
60
60

10
10
13
15
16
16
16
21

0.25
0.30
0.45
0.60
0.75
1.30
1.40
1.90

13.5
16.8
30.5
37
53
84
130
195

3.4 NYDX220~NYDX450型逆止器的結構簡圖及主要技術參數。

型　號

額定逆
止力矩
Te
N·m

孔徑
范圍
mm

內圈*
高轉速
r/min

結　構　尺　寸

油箱
充油量
L

重量
kg

Ｌ

NYDX220
NYDX250
NYDX270
NYDX300
NYDX320
NYDX350
NYDX420
NYDX450

50000
90000
125000
180000
270000
320000
520000
70000

160~220
180~250
200~270
230~300
250~320
250~350
320~420
350~450

105
90
80
80
75
75
55
55

238
288
298
356
386
414
474
526

259
323
323
335
345
360
484
494

230
290
290
290
320
360
450
480

820
1000
1100
1300
1500
1600
1800
2000

80
100
110
135
135
135
165
165

500
600
650
780
850
930
1030
1090

235
295
295
295
305
320
440
450

299
371
371
395
412
432
556
578

300
355
395
495
525
565
680
690

95
125
130
130
135
135
170
180

35
35
40
45
60
70
70
80

3.5
8.4
10
15
16
18
32
35

410
745
810
1250
1515
1980
3020
3490

表1及表2注：
1、孔公差為H7（GB1800~1804-79），推薦軸公差為h6，配合公差為H7/h6，鍵槽按GB1095-79的Js9、GB1184-75的7~9級標準制作；
2、請在訂貨單上標出孔徑、尺寸公差，否則按標準配合公差H7加工；
3、請選用優先孔徑：50、55、60、65、70、75、80、85、90、95、100、110、120、130；
4、供貨時，軸端檔圈尺寸按JB/ZQ4349-86標準制作。
