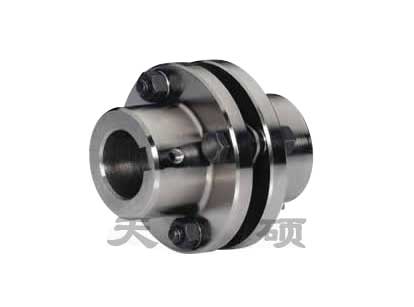

JMI型帶沉孔基本型膜片聯軸器

產品描述：JMI型帶沉孔基本型膜片聯軸器彈性變形來補償所聯兩軸的相對位移,是一種高性能的金屬彈性元件撓性聯軸器.

全國熱線

15231779603

JMI型帶沉孔基本型膜片聯軸器· 產品描述The product description

JMI型帶沉孔基本型膜片聯軸器彈性變形來補償所聯兩軸的相對位移，是一種高性能的金屬彈性元件撓性聯軸器，不用潤滑，結構較緊湊，強度高，使用壽命長，無旋轉間隙，不受溫度和油污影響，具有耐酸、耐堿、防腐蝕的特點，適用于高溫、高速、有腐蝕介質工況環境的軸系傳動，廣泛用于各種機械裝置的軸系傳動，如水泵（尤其是大功率、化工泵）、風機、壓縮機、液壓機械、石油機械、印刷機械、紡織機械、化工機械、礦山機械、冶金機械、航空（直升飛機）、艦艇高速動力傳動系統，經動平衡后應用于高速傳動軸系已比較普遍。與齒式聯軸器相比，沒有相對滑動，不需要潤滑、密封，無噪聲，基本不用維修，制造較方便，可部分代替齒式聯軸器。膜片聯軸器在國際上工業發達國家應用已很普遍，在實際應用中一般采用接中間軸型，以提高兩軸線偏移補償性能。

JMI型膜片聯軸器基本參數和主要尺寸 mm

型號	公稱轉矩 Tn /N·m	瞬間*大轉矩 Tmax /N·m	許可轉速 [n] /r·mi-1	軸孔直徑 d (H7)	軸孔長度				D	扭轉剛度 C /N·m·rad-1	t	轉動慣量 I kg·m2 ≈	質量 m /kg ≈
					Y型	J、J1、Z 型		L推薦
					L	L	L1
JMI1	25	80	6000	14	32	-	J1型為27 Z1型為20	35	90	1×104	8.8	0.0007	1
				16、18、19	42		30
				20、22	52		38
JMI2	63	180	5000	18、19	42	-	30	45	100	1.4×104	9.5	0.001	1.3
				20、22、24	52		38
				25	62		44
JMI3	100	315	5000	20、22、24	52	-	38	50	120	1.87×104	11	0.0024	2.3
				25、28	62		44
				30	82		60
JMI4	160	500	4500	24	52	-	38	55	130	3.12×104	12.5	0.0037	3.3
				25、28	62		44
				30、32、35	82		60
JMI5	250	710	4000	28	62	-	44	60	150	4.32×104	14	0.0083	5.3
				30、32、35、38	82		60
				40	112		84
JMI6	400	1120	3600	32、35、38	82	82	60	65	170	6.88×104	15.5	0.0159	8.7
				40、42、45 、48、50	112	-	84
JMI7	630	1800	3000	40、42	112	112	84	70	210	10.35×104	19	0.0432	14.3
				45、45、50 、55、56		-
				60	142		107
JMI8	1000	2500	2800	45、48	112	112	84	80	240	16.11×104	22.5	0.0879	22
				50、55、56		-
				60、63、65、70	142		107
JMI9	1600	4000	2500	55、56	112	112	84	85	260	26.17×104	24	0.1415	29
				60、63、65 、70、71、75	142	-	107
				80	172		132
JMI10	2500	6300	2000	63、65、70 、71、75	142	142	107	90	280	7.88×104	17	0.2974	52
				80、85、90、95	172	-	132
JMI11	4000	9000	1800	75	142	142	107	95	300	10.49×104	19.5	0.4782	69
				80、85、90、95	172	-	132
				100、110	212		167
JMI12	6300	12500	1600	90、95	172	-	132	120	340	14.07×104	23	0.8067	94
				100、110 、120 、125	212		167
JMI13	10000	18000	1400	100、110 、120、125	212	-	167	135	380	19.23×104	28	1.7053	128
				130、140	252		202
JMI14	16000	28000	1200	120、125	212	-	167	150	420	30.01×104	31	2.6832	184
				130、140、150	252		202
				160	302		242
JMI15	25000	40000	1120	140、150	252	-	202	180	480	47.46×104	37.5	4.8015	263
				160、170、180	302		242
JMI16	40000	56000	1000	160、170、180	302	-	242	200	560	68.09×104	41	9.4118	384
				190、200	352		282
JMI17	63000	80000	900	190、200、220	352	-	282	220	630	101.3×104	47	18.3753	561
				240	410		330
JMI18	100000	125000	800	220	352	-	282	250	710	161.4×104	54.5	28.2033	723
				240、250、260	410		330
JMI19	160000	200000	700	250、260	410	-	330	280	800	79.3×104	48	66.5813	1267
