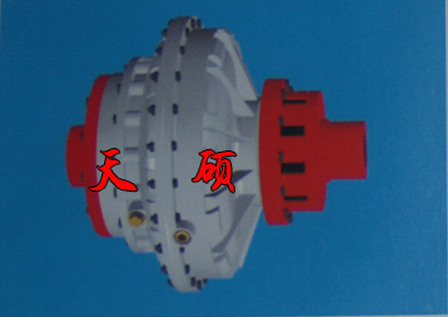

產品描述： 液力偶合器主要部件有：泵輪、渦輪、轉動外殼、、輸入軸、輸出軸及勺管。通常，轉動外殼與泵輪是在外緣用法蘭用螺栓聯接。 液力偶合器(fluid coupling)以液體油作為工作介質通過泵
15231779603
液力偶合器主要部件有：泵輪、渦輪、轉動外殼、、輸入軸、輸出軸及勺管。通常，轉動外殼與泵輪是在外緣用法蘭用螺栓聯接。 液力偶合器(fluid coupling)以液體油作為工作介質通過泵輪將液體的動能轉變?yōu)闄C(jī)械能連接電動機與工作機械實現動力的傳遞。它具有空載啟動電機，平穩無級變速等特點，用于電站給水泵的轉速調節，可簡化鍋爐給水調節系統，減少高壓閥門數量，由于可通過調速改變給水量和壓力來適應機組的起停和負荷變化，調節特性好，調節閥前后壓降小，管路損失小，不易損壞，使給水系統故障減少，當給水泵發生卡澀、咬死等情況時，對泵和電機都可起到保護作用。故現代電站中，機組鍋爐給水泵普遍采用了帶液力偶會器的調速給水泵。
| 型號 |
Lmin |
D | 輸入端 | 輸出端 | 充油量 | 重量 (不包括油) (Kg) |
*高轉速 (r/min) |
過載系數 |
|||
| d1max | H1max | d2max | H2max | max | min | ||||||
| YOXⅡA400 | 556 | Φ480 | Φ70 | 140 | Φ70 | 140 | 9.3 | 4.65 | 94 | 1500 | 2～2.5 |
| YOXⅡA450 | 580 | Φ530 | Φ75 | 140 | Φ75 | 140 | 13 | 6.5 | 105 | 1500 | 2～2.5 |
| YOXⅡA500 | 664 | Φ590 | Φ90 | 170 | Φ90 | 170 | 19.2 | 9.6 | 130 | 1500 | 2～2.5 |
| YOXⅡA560 | 736 | Φ650 | Φ100 | 210 | Φ100 | 210 | 27 | 13.5 | 175 | 1500 | 2～2.5 |
| YOXⅡA600 | 790 | Φ695 | Φ100 | 210 | Φ110 | 210 | 36 | 18 | 225 | 1500 | 2～2.5 |
| YOXⅡA650 | 829 | Φ740 | Φ125 | 225 | Φ130 | 210 | 46 | 23 | 348 | 1500 | 2～2.5 |
| YOXⅡA750 | 940 | Φ842 | Φ140 | 250 | Φ150 | 250 | 68 | 34 | 438 | 1500 | 2～2.5 |
| YOXⅡA875 | 1040 | Φ978 | Φ150 | 250 | Φ150 | 250 | 111 | 55.5 | 595 | 1500 | 2～2.5 |
| YOXⅡA1000 | 1140 | Φ1125 | Φ150 | 250 | Φ150 | 250 | 144 | 72 | 797 | 750 | 2～2.5 |
| YOXⅡA1150 | 1300 | Φ1295 | Φ170 | 350 | Φ170 | 350 | 220 | 110 | 970 | 750 | 2～2.5 |
結構特點：
●這種偶合器的結構與德國福依特公司的TVN型大體相同。其結構特點是在輸入端設置剛性聯軸節，輸出端設置彈性聯軸器。相當于外輪驅動制動輪式偶合器將制動輪去掉的樣子。
●分體裝拆式偶合器的*大優點是安裝和拆卸方便，可以將偶合器本體與輸入端、輸出端半聯軸節解體，然后用加熱法將兩端聯軸節分別裝到電機軸和減速機軸上，*后再將偶合器本體裝到輸入端的剛性聯軸節上，通過彈性體與輸出端聯軸器結合，這樣便簡化了安裝與拆卸工作，確保偶合器在裝拆時不被損壞。
選型注意事項：
●分體裝拆式偶合器因?yàn)樵谳敵龆嗽O(shè)置了彈性聯軸器，所以軸向長度增加，不能用YOX型的聯接尺寸，但可以用YOXⅡZ型的聯接尺寸。
安裝與拆卸步驟及注意事項：
●將偶合器上的輸入端剛性聯軸節從偶合器本體上拆下；
●將偶合器上的輸出端聯軸節從偶合器本體上拆下；
●將輸入端剛性聯軸節用加熱法裝到電機軸上；
●將輸出端半聯軸節用熱加法裝到減速機軸上；
●將偶合器本體安裝在已裝到電機軸上的剛性聯軸節上，注意要定位準確；
●移動電機帶著偶合器通過彈性體與輸出端半聯軸節接合；
●將電動機與減速器人找正；
●拆卸時按以上步驟反過來即可；
注意事項：
●第1.安裝偶合器本體時，一定要找正，要對稱緊固螺栓，防止將偶合器裝偏；
●第2.電機與減速器的安裝位置要找正，保證兩機的回轉中心同心；
●第3.裝拆偶合器時不要損壞螺孔中的鋼絲螺套。
