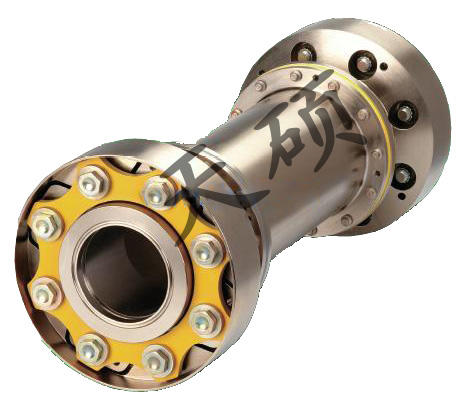

產品描述：JNC系列高速膜片聯軸器適用范圍：適用于電機,氣輪機,燃氣輪機,膨脹機,旋轉發動機,鼓風機,發電機,試驗機,高速泵等高速機組特別適用于離心機,透平壓縮機,船舶推進器等動力傳遞.
15231779603
JNC系列高速膜片聯軸器結構使其左右重心*大限度地靠近兩側機組的支撐軸承,對轉子軸頭的附加彎矩小,利于高速平穩運轉。中間節止口連接,整體裝拆,整個聯軸器即使多次裝拆亦保持永久的對中和動平衡。兩撓性體(膜片)之間距離大,聯軸器吸收機組不對中能力強。 高速膜片聯軸器,其撓性元件采用AISI301或鎳合金剛,抗拉強度達到150-170kgf,按每分鐘1萬轉計算,其疲勞壽命可達20年,其它部件采用AIS4140或相當的高強度輕質合金,因此,該聯軸器具有重量輕,軸向剛度,扭轉強度等力學性能優良,可保護機組輸出軸,延長機組使用壽命等顯著特點.
|
JNC系列膜片聯軸器基本參數和主要尺寸 |
||||||||||
|
型號 |
許用扭矩TN |
許用轉速n |
外徑A |
軸孔B |
H |
軸伸L |
軸間距 |
R |
重量(kg) |
|
|
×10 4 Nm |
(rpm) |
(mm) |
(mm) |
（mm） |
(mm) |
E Min(mm) |
（mm） |
E min(mm) |
1000mm重量 |
|
|
JNC1 |
0.1 |
35000 |
95 |
35 |
60 |
40 |
160 |
75 |
4.5 |
3.3 |
|
JNC2 |
0.22 |
30000 |
122 |
50 |
75 |
55 |
170 |
90 |
6.5 |
4.13 |
|
JNC3 |
0.34 |
26000 |
150 |
60 |
95 |
65 |
190 |
112 |
13 |
5.5 |
|
JNC4 |
0.56 |
24000 |
170 |
65 |
105 |
70 |
210 |
122 |
19 |
6.14 |
|
JNC5 |
0.95 |
22000 |
190 |
75 |
115 |
75 |
230 |
142 |
26 |
9.85 |
|
JNC6 |
1.56 |
20000 |
210 |
85 |
130 |
85 |
230 |
165 |
34 |
12.7 |
|
JNC7 |
2.4 |
17500 |
240 |
105 |
155 |
100 |
250 |
195 |
50 |
15.92 |
|
JNC8 |
4.3 |
16000 |
280 |
125 |
175 |
120 |
260 |
218 |
72 |
22 |
|
JNC9 |
4.72 |
13500 |
310 |
140 |
205 |
140 |
270 |
246 |
88 |
29.94 |
|
JNC10 |
9.75 |
12000 |
340 |
150 |
220 |
150 |
290 |
270 |
136 |
38.28 |
|
JNC11 |
12.5 |
11000 |
370 |
165 |
240 |
170 |
310 |
298 |
161 |
47.5 |
|
JNC12 |
16.8 |
10000 |
400 |
180 |
260 |
180 |
320 |
321 |
205 |
55.6 |
|
JNC13 |
21.3 |
9500 |
430 |
195 |
280 |
200 |
390 |
348 |
276 |
63.8 |
|
JNC14 |
22.6 |
9000 |
460 |
205 |
295 |
210 |
400 |
368 |
326 |
75.6 |
|
JNC15 |
28 |
8500 |
490 |
220 |
310 |
220 |
410 |
394 |
387 |
80.6 |
|
JNC16 |
33 |
7700 |
516 |
235 |
330 |
235 |
450 |
418 |
468 |
86 |
|
JNC17 |
36.6 |
7500 |
560 |
255 |
355 |
250 |
460 |
458 |
578 |
93.5 |
|
JNC18 |
52 |
7000 |
600 |
280 |
380 |
290 |
480 |
485 |
660 |
142 |
彈性膜片聯軸器 滄州天碩聯軸器有限公司備有多種類型膜片聯軸器常用規格型號的半成品庫存，以保證交貨期縮短， 滄州天碩聯軸器有限公司生產以下系列彈性膜片聯軸器：JM型彈性膜片聯軸器(JB/T9147-1999)、JMJ型雙型彈性膜片聯軸器、DJM型脹套聯結單型彈性膜片聯軸器、DJM型鍵聯結單型彈性膜片聯軸器、 SJM型鍵聯結雙型彈性膜片聯軸器等類型。聯結軸套形式有以下幾種：SJM帶鍵槽型軸套、帶脹套型軸套、帶Z3型脹套軸套、帶錐套型軸套、鎖緊盤式單(雙)型軸套、JNC系列高速膜片聯軸器等。如需其他聯結形式，請來電來函咨詢。滄州天碩聯軸器有限公司生產的膜片聯軸器以優異的產品質量、快捷的交貨期加上售前售后優良的服務態度，成為諸多機家的首要選擇。
