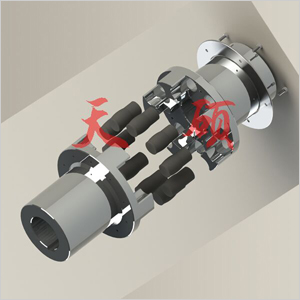

LF彈性活銷聯軸器
彈性活銷聯軸器是由我國研制的新型高性能聯軸器，它集中現有標準彈性聯軸器不結構的優點，例如具有梅花形彈性聯軸器的優點：彈性元件受擠壓，結構簡單，可靠性高。克服了梅花形彈性聯軸器缺點：更換彈性元件時須移動半聯軸器，雙法蘭梅花形彈性聯軸器雖可不用移動半聯軸器也能更換彈性元件，但結構復雜，成本高，增加了質量和轉動慣量，應用范圍受到限制。傳遞相轉矩時徑向尺寸比GB4323彈性套柱銷聯軸器要小得多，質量輕，轉動慣量小。
彈性活銷聯軸器具有良好的補償軸向、徑向和角向軸線偏移性能，減振性能較好，結構簡單，工作平穩可靠，無噪聲，不用潤滑，維護簡便，裝拆方便，工藝性好，成本低，可派生為多種結構型式，通用性好，適用范圍廣，便于推廣。該聯軸器量突出的優點之一是只需一次對中安裝，更換彈性元件時，不用移動半聯軸器，可減少輔助工時，提高生效率，尤其適合用于軸線對安裝困難、求盡量減少輔助工時工況環境。
彈性活銷聯軸器適用范圍極其廣泛 ，涉及國民經濟的各個領域，除了高溫、高速特殊工況外，各種機械產品軸系傳動均可選用，可廣泛用于冶金、礦山、起重、運輸、石油、化工、船舶、交通、紡織、輕工、農機、印機和水泵、風機、壓縮機、機床等機械設備和行業軸系傳動，將逐步取代目前使用廣泛的梅花形彈性聯軸器、彈性套柱銷軸器、彈性柱銷聯軸器、彈性柱銷齒式聯軸器、芯型彈性聯軸器、彈性塊軸器、滾子鏈聯軸器以及齒式聯軸器等標準聯軸器的相應規格。

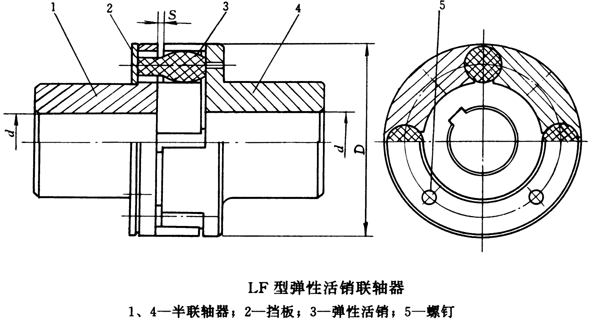

LF型彈性活銷聯軸器基本參數和主要尺寸
|
LF型彈性活銷聯軸器基本參數和主要尺寸
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
LF型彈性活銷聯軸器許用補償量
|
型號
|
LF1
|
LF2
|
LF3
|
LF4
|
LF5
|
LF6
|
LF7
|
LF8
|
LF9
|
LF10
|
LF11
|
LF12
|
LF13
|
LF14
|
LF15
|
LF16
|
LF17
|
LF18
|
LF19
|
LF20
|
|
軸向△x/mm
|
1.8
|
2
|
2.5
|
3
|
3.5
|
4
|
5
|
6
|
7
|
8
|
9
|
11
|
14
|
|||||||
|
徑向△y/mm
|
0.5
|
0.8
|
1
|
1.5
|
2
|
2.5
|
3
|
|||||||||||||
|
角向△α/(°)
|
3.5
|
3
|
2.5
|
2
|
1.5
|
|||||||||||||||
注：表中所列許用補償量是指允許的由于安裝誤差、沖擊、振動、變形、溫度變化等因素所形成的兩軸相對偏移量。
