您的位置: 首頁>>產品展示>>蛇形彈簧聯軸器

JSB型軸向安裝聯軸器

產品描述：JSB型蛇形彈簧聯軸器是一種結構*的金屬彈性聯軸器.它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內,來實現原動機與工作機的聯接,由于簧片的特殊性能

在線咨詢

全國熱線

15231779603

JSB型軸向安裝聯軸器· 產品描述The product description

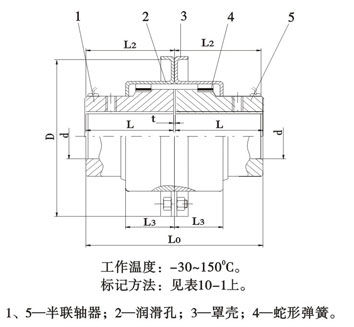

JSB型軸向安裝聯軸器

型號	公稱轉矩 T_n	許用轉速 n_p	軸孔直徑 d	軸孔長度 L	總長 L_o	L₂	L₃	D	間隙 l	重量	潤滑油
型號	/N·m	/r·min^-1	/mm							/kg	/kg
JSB1	45	6000	18、19、20、22、24、25、28	47	97	48	24	112	3	1.95	0.0272
JSB2	140		22、24、25、28、30、32、35	47	97	48	25	122		2.59	0.048
JSB3	224		25、28、30、32、35、38、40、42	50	103	51	26	130		3.36	0.0544
JSB4	400		32、35、38、40、42、45、48、50	30	123	61	31	149		5.45	0.068
JSB5	630		40、42、45、48、50、55、56	63	129	64	32	163		7.26	0.0862
JSB6	900	5500	48、50、55、56、60、63、65	76	155	67	34	174		10.44	0.113
JSB7	1800	4750	55、56、60、63、65、70、71、75、80	89	181	89	44	20		17.7	0.175
JSB8	3150	4000	65、70、71、75、80、85、90、95	98	199	96	47	233		25.42	0.254
JSB9	5600	3250	75、80、85、90、95、100、110	120	245	121	60	268	6	42.22	0.427
JSB10	8000	3000	80、85、90、95、100、110、120	127	259	124	63	287		54.48	0.508
JSB11	12500	2700	90、95、100、110、120、125、130、140	149	304	143	74	320		81.72	0.735
JSB12	18000	2400	110、120、125、130、140、150、160、170	162	330	146	75	379		122.58	0.908
JSB13	25000	2200	120、125、130、140、150、160、170、180、190、200	184	374	156	78	411		180.24	1.135
JSB14	35500	2000	140、150、160、170、180、190、200	183	372	204	107	476		230.18	1.952
JSB15	50000	1750	160、170、180、190、200、220、240	216	438	216	115	533		321.43	2.815
JSB16	63000	1600	180、190、200、220、240、250、260	216	438	226	120	584		448.55	3.496

　　JSB型蛇形彈簧聯軸器是一種結構*的金屬彈性聯軸器。它以蛇形彈簧片軸向嵌入兩半聯軸器的齒槽內，來實現原動機與工作機的聯接，由于簧片的特殊性能，從而很大程度上避免了原動機與工作機的共振現象，使用壽命遠高于非金屬彈性元件聯軸器；簧片所接觸的齒面為弧形，接觸面的大小隨傳遞扭矩的大小而變化，因而它能承受更大的載荷變動量，經測定其短時超載能力為額定扭矩的2～3倍，傳動效率達99.5％，運行安全可靠；且蛇形彈簧聯軸器的結構簡單，裝拆方便，允許有較大的安裝偏差，適用于沖擊式的碎煤機、蛇形彈簧聯軸器碎石機、曲柄往復運動、礦山、重型機械、減速機等。蛇形彈簧聯軸器是當今國際機械領域**的軸聯接傳動部件，也是一種非常通用的軸聯接傳動部件，它廣泛應用于各種機械及設備的軸傳動，凡是有馬達與軸相連、馬達與減速箱相弱或軸與軸相聯的地方都可應用。我國許多大型企業引進的成套進口設備的軸連接都采用它作為傳動部件，如：江蘇省儀征化纖公司和其它省市許多規模大小不同的化纖廠，每年都要花大量的外匯向日本購進備件以滿足每年設備檢修的需要。目前，我國的軸聯接部件仍處于三、四十年代的落后水平，主要還是以法蘭盤聯接作為軸傳動部件，蛇形彈簧聯軸器具有許多法蘭盤軸聯接無法比擬的優點，如：傳動精度高、吸振、噪音小、運轉平衡、安裝便捷，對被聯接的兩軸軸線平行度、同心度、方向誤差、偏角誤差等要求不高，蛇形彈簧能根據載荷變化自動調節其剛性大小。
