產品描述：本聯軸器已列為國家標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運動.工作溫度為-20 ～+80℃;傳遞公稱扭矩為40～20000N.m
15231779603
●本聯軸器已列為國家標準GB5014-85，適用于各種機械聯接兩同軸線的傳動軸，通常用于動頻繁的高低速運動。工作溫度為-20 ～+80℃；傳遞公稱扭矩為40～20000N.m。
●彈性柱銷聯軸器具有較大結構簡單、合理，維修方便、兩面對稱可互換，壽命長，允許較大的軸向竄動，具有緩沖、減震、耐磨等性能。
●軸孔型式有圓柱形(Y)、圓錐形(Z)和短圓柱形(J)。軸孔和鍵槽按國家標準GB3852-83《聯軸器軸柱和鍵槽形式及尺寸》的規定加工。半聯軸器采用精密鑄造，鑄鐵HT20-40、鑄鋼ZG35Ⅱ，軸孔和鍵槽采用拉制成型，柱銷采用MC尼龍b制成。

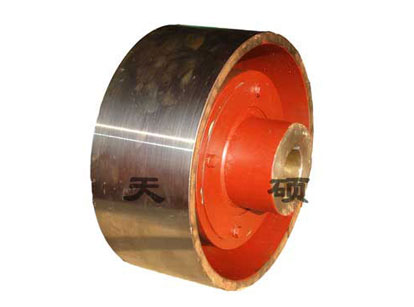

●HLL型-帶制動輪彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。
| 型號 | 公稱扭矩N。m | 許用轉速rpm | 軸孔直徑mmd1，d2，dz | 軸孔長度mm | D0 | D | B | S | 許用補償 | 轉動 慣量kg.m 2 | 重量 kg | ||||
| Y型 | J，J1，Z型 | 軸向 | 徑向 | 角向 | |||||||||||
| mm | |||||||||||||||
| L | L1 | L | |||||||||||||
| HLL1 | 315 | 5600 | 20,22,24 | 52 | 38 | 52 | 200 | 120 | 85 | 2.5 | ±1 | 0.15 | ≤0°30' | 2.18 | 11 |
| 25,28 | 62 | 44 | 62 | ||||||||||||
| 30,32,35 | 82 | 60 | 82 | ||||||||||||
| HLL2 | 630 | 5000 | 30,32,35,38 | 82 | 60 | 82 | 200 | 160 | 85 | 2.5 | ±1 | 0.15 | ≤0°30' | 2.45 | 14 |
| 40,42,45,48 | 112 | 84 | 112 | ||||||||||||
| HLL3 | 630 | 1900 | 30,32,35,38 | 82 | 60 | 82 | 315 | 160 | 132 | 2.5 | ±1 | 0.15 | ≤0°30' | 13.08 | 25 |
| 40,42,45,48 | 112 | 84 | 112 | ||||||||||||
| HLL4 | 1250 | 1900 | 40,42,45,48,50,55,56 | 112 | 84 | 112 | 315 | 195 | 132 | 3 | ±1.5 | 0.15 | ≤0°30' | 16.6 | 40 |
| 60,63 | 142 | 107 | 142 | ||||||||||||
| HLL5 | 1250 | 1400 | 40,42,45,48,50,55,56 | 112 | 84 | 112 | 400 | 195 | 168 | 3 | ±1.5 | 0.15 | ≤0°30' | 49.2 | 59 |
| 60,63 | 142 | 107 | 142 | ||||||||||||
| HLL6 | 2000 | 1400 | 50,55,56 | 112 | 84 | 112 | 400 | 220 | 168 | 3 | ±1.5 | 0.15 | ≤0°30' | 57.6 | 69 |
| 60,63,65,70,71,75 | 142 | 107 | 142 | ||||||||||||
| HLL7 | 2000 | 1120 | 50,55,56 | 112 | 84 | 112 | 500 | 220 | 210 | 3 | ±1.5 | 0.15 | ≤0°30' | 127.4 | 91 |
| 60,63,65,70,71,75 | 142 | 107 | 142 | ||||||||||||
| HLL8 | 3150 | 1400 | 60,63,65,70,71,75 | 142 | 107 | 142 | 400 | 280 | 168 | 4 | ±2 | 0.2 | ≤0°30' | 161.7 | 88 |
| 80,85 | 172 | 132 | 172 | ||||||||||||
| HLL9 | 3150 | 1120 | 60,63,65,70,71,75 | 142 | 102 | 142 | 500 | 280 | 210 | 4 | ±2 | 0.2 | ≤0°30' | 129.2 | 113 |
| 80，85 | 172 | 132 | 172 | ||||||||||||
| HLL10 | 6300 | 1120 | 70、71、75 | 142 | 102 | 142 | 500 | 320 | 265 | 4 | ±2 | 0.2 | ≤0°30' | 156 | 156 |
| 80，85，90，95 | 172 | 132 | 172 | ||||||||||||
| 100，110 | 212 | 167 | 212 | ||||||||||||
| HLL11 | 6300 | 960 | 70，71，75 | 142 | 102 | 142 | 630 | 320 | 265 | 4 | ±2 | 0.2 | ≤0°30' | 314 | 187 |
| 80，85，90，95 | 172 | 132 | 172 | ||||||||||||
| 100，110 | 212 | 167 | 212 | ||||||||||||
| HLL12 | 10000 | 960 | 80，85，90，95 | 172 | 132 | 172 | 630 | 360 | 298 | 5 | ±2 | 0.2 | ≤0°30' | 328 | 326 |
| 100，110，120，125 | 212 | 167 | 212 | ||||||||||||
| HLL13 | 16000 | 800 | 110，110，120，125 | 212 | 167 | 212 | 710 | 410 | 298 | 5 | ±2 | 0.2 | ≤0°30' | 713 | 337 |
| 130，140 | 252 | 202 | 252 | ||||||||||||
| HLL14 | 25000 | 800 | 110，120，125 | 212 | 167 | 212 | 710 | 480 | 298 | 6 | ±2.5 | 0.25 | ≤0°30' | 849 | 458 |
| 130，140，150 | 252 | 202 | 252 | ||||||||||||
| 160，170，180 | 302 | 242 | 302 | ||||||||||||
| HLL15 | 25000 | 710 |
110，120，125 |
212 | 167 | 212 | 800 | 480 | 335 | 6 | ±2.5 | 0.25 | ≤0°30' | 1231 | 504 |
