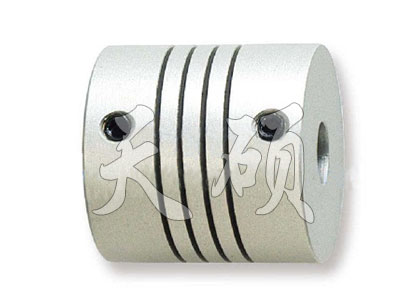

TS5螺紋線聯軸器

產品描述：TS5螺紋線聯軸器于各種不同主機產品配套使用,周圍的工作環境比較復雜,如溫度,濕度,水,蒸汽,粉塵,砂子,油,酸,堿,腐蝕介質

在線咨詢

全國熱線

15231779603

TS5螺紋線聯軸器· 產品描述The product description

TS5螺紋線聯軸器

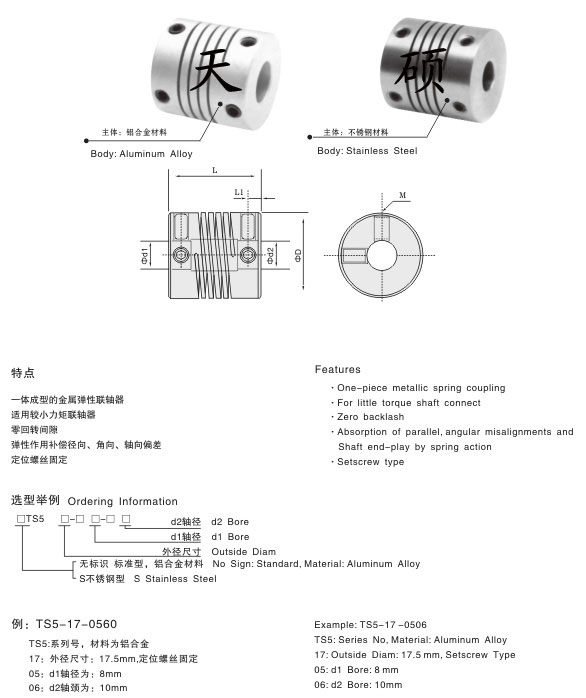

外型尺寸

型號 Model	Φ d1Φd2 軸徑 Bore	ΦD	L	L1	M	擰緊力矩 Wrench Torque N·m
TS5-M15-□□□□ STS5-M15-□□□□	3 4 5	15.5	21	2.6	M3	0.7
TS5-15-□□□□ STS5-15-□□□□	3 4 5	15.5	23	3.1	M3	0.7
TS5-17-□□□□ STS5-17-□□□□	4 5 6	17.5	23	3.1	M3	0.7
TS5-19-□□□□ STS5-19-□□□□	5 6 6.3 5 8	19.5	24.5	3.1	M4	1.5
TS5-25-□□□□ STS5-25-□□□□	5 6 6.35 8 10	25.4	25.4	3.55	M4	1.7
TS5-28-□□□□ STS5-28-□□□□	6 8 10 12.7	28.6	28.6	3.60	M5	1.7
TS5-38-□□□□ STS5-38-□□□□	8 10 12 12.7 14 15	38.1	38.1	4.15	M5	3.8
TS5-50-□□□□ STS5-50-□□□□	12 12.7 14 15 16 18 19	50.8	50.8	5.25	M6	4.0

技術參數

型號 Model	額定扭矩 Rated Torque （N·m）	*大扭矩 Max.Torque （N·m）	*大轉速 Max.Rotational Frequency （rpm）	慣性力矩 Moment of inertia kg·m2	靜態扭矩剛性 Static Torsioral Stiffness N m/rad	徑向偏差 Enors of Eccentricity mm	角度偏差 Enors of Angularity	轉向偏差 Enors of Shaft End-slay mm	重量 Mass g
TS5-M15-□□□□	0.2	0.4	13000	3.0×10^-7	35	0.12	2	±0.15	10
TS5-15-□□□□	0.2	0.4	13000	3.2×10^-7	36	0.12	2	±0.15	10
TS5-17-□□□□	0.3	0.6	12000	6.1×10^-7	65	0.12	2	±0.25	12
TS5-19-□□□□	0.4	0.8	10000	8.5×10^-7	100	0.12	2	±0.25	14
STS5-M15-□□□□	0.3	0.6	13000	8.7×10^-7	70	0.12	2	±0.15	28
STS5-M15-□□□□	0.3	0.6	13000	8.9×10^-7	72	0.12	2	±0.15	30
STS5-15-□□□□	0.4	0.8	12000	1.5×10^-6	160	0.12	2	±0.25	34
STS5-19-□□□□	0.9	1.8	10000	2.0×10^-6	205	0.12	2	±0.25	40
TS5-25-□□□□	1.2	2.4	10000	2.8×10^-6	170	0.1	2.0	±0.15	28
TS5-28-□□□□	1.6	3.2	8000	5.1×10^-6	260	0.1	2.0	±0.15	44
TS5-38-□□□□	4.2	8.4	8000	2.1×10^-5	330	0.1	2.0	±0.15	78
TS5-50-□□□□	9.0	18.0	6000	9.0×10^-5	560	0.1	2.0	±0.15	130
STS5-25-□□□□	2.2	4.4	10000	7.0×10^-5	320	0.1	2.0	±0.15	76
STS5-28-□□□□	3.1	6.2	8000	2.3×10^-5	790	0.1	2.0	±0.15	120
STS5-38-□□□□	7.5	15.0	8000	8.3×10^-5	980	0.1	2.0	±0.15	214
STS5-50-□□□□	14.0	28.0	6000	2.7×10^-4	1450	0.1	2.0	±0.15	362

TS5螺紋線聯軸器于各種不同主機產品配套使用，周圍的工作環境比較復雜，如溫度、濕度、水、蒸汽、粉塵、砂子、油、酸、堿、腐蝕介質、鹽水、輻射等狀況，是選擇聯軸器時須考慮的重要因素之一。對于高溫、低溫、有油、酸、堿介質的工作質量，不宜選用以一般橡膠為彈性元件材料的撓性聯軸器，應選擇金屬彈性元件撓性聯軸器，例如膜片聯軸器、蛇形彈簧聯軸器等。
