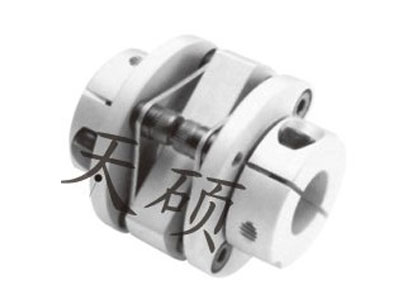

產品描述：多節夾緊螺絲固定式聯軸器不銹鋼膜片補償角向和軸向偏差,利用夾緊螺絲固定
15231779603
外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | ΦD3 | W | L1 | L2 | M | 擰緊力矩 Wrench Torque N·m |
| TS3D-34-□□□□ | 6 7 8 | 34 | 37 | 21.6 | 3 | 12 | 7 | M3 | 1.5 |
| TS3D-39-□□□□ | 8 9 10 | 39 | 47 | 24 | 3.5 | 14.5 | 8 | M4 | 3.4 |
| TS3D-44-□□□□ | 10 11 12 14 |
44 | 47 | 29.5 | 4 | 15 | 9 | M4 | 3.4 |
|
TS3D-56-□□□□ |
14 16 19 20 |
56 | 61 | 38.0 | 5 | 20 | 11 | M5 | 7.0 |
| TS3D-68-□□□□ | 15 19 20 22 24 25 |
68 | 74 | 46.0 | 6 | 24 | 14 | M6 | 14.0 |
| TS3D-82-□□□□ | 20 24 25 28 30 |
82 | 98 | 56.0 | 8 | 30 | 22 | M8 | 25.0 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3D-34-□□□□ | 3.8 | 7.6 | 6000 | 6.5×10-6 | 1300 | 0.02 | 2 | ±0.3 | 46 |
| TS3D-39-□□□□ | 6.7 | 13.4 | 6000 | 12.5×10-6 | 2000 | 0.02 | 2 | ±0.3 | 75 |
| TS3D-44-□□□□ | 9.7 | 19.4 | 6000 | 24.5×10-6 | 2800 | 0.02 | 2 | ±0.3 | 98 |
|
TS3D-56-□□□□ |
24 | 48 | 6000 | 82.5×10-6 | 4000 | 0.02 | 2 | ±0.3 | 194 |
| TS3D-68-□□□□ | 40 | 80 | 6000 | 225×10-4 | 6200 | 0.02 | 2 | ±0.3 | 376 |
| TS3D-82-□□□□ | 85 | 170 | 6000 | 985×10-4 | 8300 | 0.02 | 2 | ±0.3 | 640 |
