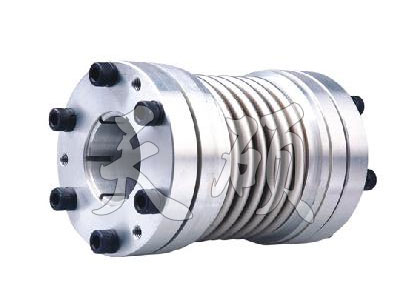

產品描述：TS1L鎖緊式波紋管聯軸器由兩個轂和一個薄壁金屬管組成,它們用或焊接或粘結的方式連接在一起.盡管很多其它的材料可用,但不銹鋼和鎳還是*常用的金屬管材料
15231779603

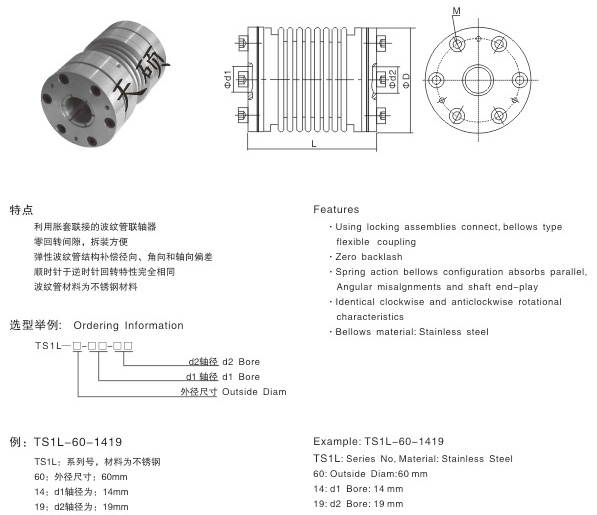

| 型號 Model |
d1 d2 軸徑 Bore |
D | L | M | |||||
| 額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
偏心誤差 Eccentricity error |
軸角偏角 |
*高轉速 Max.Rotational Frequency （rpm） |
|||||
| TS1L-M60-□□□□ | 15-26 | 60 | 110 | M4-8 | 55N·m | 110N·m | ±0.25mm | ≤1° | 2400 |
| TS1L-60-□□□□ | 15-26 | 60 | 118 | M4-8 | 55N·m | 110N·m | ±0.25mm | ≤1° | 2400 |
| TS1L-M80-□□□□ | 20-40 | 80 | 110 | M4-8 | 80N·m | 140N·m | ±0.25mm | ≤1° | 2400 |
|
TS1L-80-□□□□ |
20-40 | 80 | 128 | M4-8 | 80N·m | 140N·m | ±0.25mm | ≤1° | 2400 |
TS1L鎖緊式波紋管聯軸器由兩個轂和一個薄壁金屬管組成，它們用或焊接或粘結的方式連接在一起。盡管很多其它的材料可用，但不銹鋼和鎳還是*常用的金屬管材料。鎳管是用電沉積法完成的。這種方法首先要機加工固體的芯棒，使其成波紋形，利用電鍍鎳在芯棒上，然后芯棒被化學溶解，從而得到鎳的波紋管。這種方法能控制波紋管壁厚的精度，并能得到比其他方法制作的波紋管更薄的壁厚。這種薄壁波紋管使聯軸器具有高敏感性和反應迅速，使它成為理想的用于極小且精密的儀器應用中。
波紋管聯軸器有以下幾個特性：
※高扭矩剛性和*靈敏度
※免維護、超強抗油和耐腐蝕性
※零回轉間隙
※順時針與逆時針回轉特性完全相同
※不銹鋼波紋管結構補償角向軸向偏差
※常用與伺服電機、步進電機等聯接
※主體材質:鋁合金
※安裝方式:頂絲固定型、夾緊固定型、脹套固定型
脹套式波紋管聯軸器 頂絲固定型波紋管 夾緊固定型波紋管聯軸器波紋管聯軸器的剛度計算
兩半聯軸器的相對扭轉角為
={額定扭矩X安全系數} 波紋管聯軸器的強度計算
由于波紋管的形狀復雜，準確計算其強度比較困難，可近似地按剪切強度進行計算，其剪切應力及強度條件為
波紋管公式波紋管聯軸器的應用
波紋管聯軸器的彈性元件為精密金屬波紋管，分柔性系列以及剛性系列兩種類型，其中柔性系列具有較大的彈性，常用于編碼器、傳感器等微型場合，剛性系列主要被應用于伺服電機、數控機床（加工中心）等場合。
