產品描述：TS3ZD脹套膜片聯軸器特點及應用:由軸套,彈性片,脹緊套和隔套組成.利用脹套脹緊固定,無縫連接
15231779603

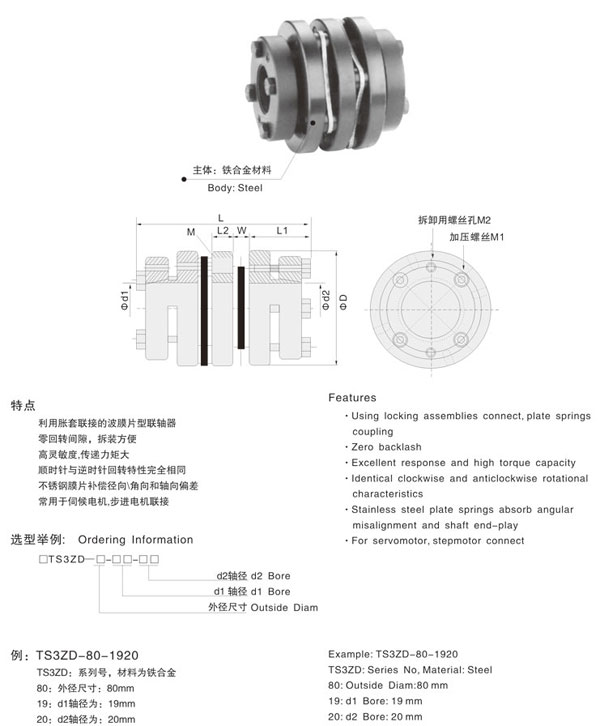

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | L2 | W | M | M1 | M2 |
| TS3ZD-70-□□□□ | 18 19 20 22 24 25 28 30 32 35 |
70 | 80 | 29 | 8 | 7.0 | M6 | 4-M6 | 2-M6 |
| TS3ZD-80-□□□□ | 22 24 25 28 30 32 35 |
80 | 88 | 31 | 10 | 8.0 | M8 | 4-M6 | 2-M6 |
| TS3ZD-90-□□□□ | 28 30 32 35 38 40 42 45 48 |
90 | 88 | 31 | 10 | 8.0 | M8 | 6-M6 | 3-M6 |
|
TS3ZD-100-□□□□ |
32 35 38 40 42 45 48 50 52 55 60 |
100 | 88 | 31 | 10 | 8.0 | M8 | 6-M6 | 3-M6 |
| TS3ZD-126-□□□□ | 38 40 42 45 48 50 52 55 60 62 65 |
126 | 107 | 35.5 | 14 | 11 | M10 | 6-M6 | 3-M6 |
| TS3ZD-144-□□□□ | 45 48 50 52 55 60 62 65 70 75 |
144 | 122 | 42 | 14 | 12 | M12 | 6-M8 | 3-M8 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3ZD-70-□□□□ | 70 | 140 | 13000 | 0.81×10-3 | 30×103 | 0.02 | 1 | ±1.0 | 1150 |
| TS3ZD-80-□□□□ | 125 | 250 | 11000 | 1.32×10-3 | 32×103 | 0.02 | 1 | ±1.0 | 1580 |
| TS3ZD-90-□□□□ | 180 | 360 | 10000 | 2.56×10-3 | 68×103 | 0.02 | 1 | ±1.0 | 1980 |
|
TS3ZD-100-□□□□ |
280 | 560 | 8000 | 3.68×10-3 | 79×103 | 0.02 | 1 | ±1.0 | 2260 |
| TS3ZD-126-□□□□ | 450 | 900 | 10000 | 7.95×10-3 | 216×103 | 0.02 | 1 | ±1.0 | 4300 |
| TS3ZD-144-□□□□ | 760 | 1520 | 8000 | 16.7×10-3 | 380×103 | 0.02 | 1 | ±1.0 | 6200 |

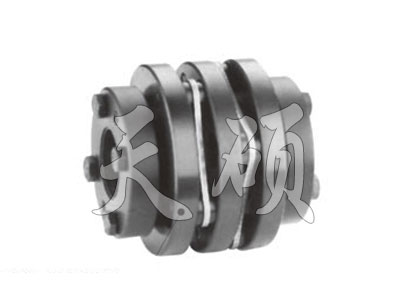

TS3ZD脹套膜片聯軸器特點及應用：由軸套、彈性片、脹緊套和隔套組成。利用脹套脹緊固定，無縫連接。高扭距、高靈敏度、傳遞力矩大。不銹鋼膜片補償較大的徑向、角向、軸向偏差。結構簡單、抗油腐蝕和電氣絕緣。順時針與逆時針回轉特性相同。
