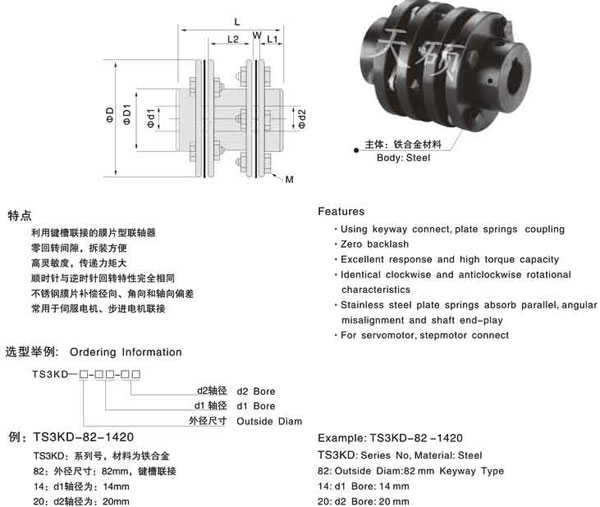

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | ΦD1 | L | L1 | L2 | W | M |
| TS3KD-56-□□□□ | 8 10 11 12 14 16 18 19 20 |
56 | 32 | 74 | 20 | 24 | 5 | M5 |
| TS3KD-68-□□□□ | 11 14 16 19 20 24 25 28 30 35 |
68 | 40 | 86 | 25 | 24 | 6 | M6 |
| TS3KD-82-□□□□ | 14 16 18 19 20 24 25 28 30 35 |
82 | 54 | 98 | 30 | 26 | 6 | M6 |
|
TS3KD-94-□□□□ |
14 16 18 19 20 24 25 28 30 35 38 |
94 | 58 | 106 | 30 | 30 | 8 | M8 |
| TS3KD-104-□□□□ | 19 22 24 25 30 35 38 40 42 |
104 | 68 | 120 | 35 | 30 | 10 | M8 |
| TS3KD-126-□□□□ | 22 24 30 35 38 40 42 42 50 |
126 | 78 | 140 | 40 | 38 | 11 | M10 |
| TS3KD-144-□□□□ | 30 34 37 40 45 50 55 60 |
144 | 88 | 160 | 45 | 46 | 12 | M12 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
慣性力矩 Moment of inertia kg·m2 |
靜態扭矩剛性 Static Torsioral Stiffness N m/rad |
徑向偏差 Enors of Eccentricity mm |
角度偏差 Enors of Angularity |
軸向偏差 Enors of Shaft End-slay mm |
重量 Mass g |
| TS3KD-56-□□□□ | 25 | 50 | 15000 | 0.19×10-3 | 75×103 | 0.04 | 1.5 | ±1.0 | 500 |
| TS3KD-68-□□□□ | 55 | 110 | 14000 | 0.54×10-3 | 13×103 | 0.04 | 1.5 | ±1.5 | 900 |
| TS3KD-82-□□□□ | 80 | 160 | 11000 | 1.6×10-3 | 39×103 | 0.04 | 1.5 | ±2.0 | 1700 |
|
TS3KD-94-□□□□ |
170 | 340 | 9500 | 2.8×10-3 | 78×103 | 0.04 | 1.5 | ±2.0 | 2400 |
| TS3KD-104-□□□□ | 240 | 480 | 8800 | 24.6×10-3 | 115×103 | 0.04 | 1.5 | ±2.0 | 3300 |
| TS3KD-126-□□□□ | 420 | 840 | 6800 | 11.9×10-3 | 200×103 | 0.04 | 1.5 | ±2.0 | 5800 |
| TS3KD-144-□□□□ | 700 | 1400 | 6000 | 18.2×10-3 | 350×103 | 0.04 | 1.5 | ±2.0 | 8600 |
1. 安裝TS3KD鍵槽法蘭膜片聯軸器前應首先檢查原動機和工作機兩軸是否同心,兩軸表面是否有包裝紙和碰傷,聯軸器兩個半聯軸節內孔是否有雜物,內孔棱邊是否有碰傷,如有應將軸,半聯軸節清理干凈,碰傷用細銼處理好. 然后 檢查兩個半聯軸節的內孔直徑和長度是否同原動機,工作機的直徑和軸伸長度尺寸相符.一般選型時,讓原動機和工作機端半聯軸節長度小于其軸伸長度10—30mm為好.
2. 為了便于安裝,*好是將兩個半聯軸節放在120--150的保溫箱或油槽中進行預熱,使內孔尺寸漲大很容易裝上.安裝后保證軸頭不能凸出半聯軸節端面,以齊平為好. 檢測兩半聯軸節之間的距離:沿半聯軸節的法蘭盤兩內側測出3--4點的讀數取平均值,及加長段與兩個膜片組實測尺寸之和,兩者誤差控制在0—0.4mm范圍之內.
3. 找正:用百分表檢測兩半聯軸節法蘭盤端面和外圓跳動,當法蘭盤外圓小于250mm時跳動值應不大于0.05mm;當法蘭盤外圓大于250mm時,跳動值應不大于0.08
