產品描述：TS10彈簧螺旋鋼聯軸器的許用轉速范圍是根據聯軸器不同材料允許的線速度的*大外緣尺寸,經過計算而確定
15231779603

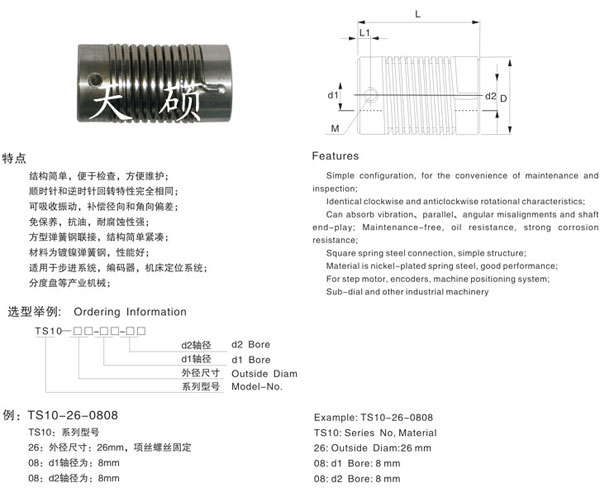

外型尺寸
| 型號 Model |
Φ d1Φd2 軸徑 Bore |
ΦD | L | L1 | L2 | W |
| TS10-16-□□□□ | 6 6.35 8 | 16 | 35 | 5 | - | M4 |
| TS10-26-□□□□ | 6 8 10 12 | 26 | 50 | 5 | - | M5 |
技術參數
| 型號 Model |
額定扭矩 Rated Torque （N·m） |
*大扭矩 Max.Torque （N·m） |
*高轉速 Max.Rotational Frequency （rpm） |
徑向偏差 Enors of Eccentricity mm |
軸向偏差 Enors of Shaft End-slay mm |
角度偏差 Enors of Angularit |
擰緊力矩 Wrench Torque N·m |
| TS10-16-□□□□ | 1.5 | 3.0 | 3000 | ±1.5 | ±1 | ±5 | 1.7 |
| TS10-26-□□□□ | 0.5 | 1.0 | 3000 | ±1.5 | ±1 | ±5 | 4 |
TS10彈簧螺旋鋼聯軸器的許用轉速范圍是根據聯軸器不同材料允許的線速度的*大外緣尺寸，經過計算而確定。不同材料和品種、規格的聯軸器許用轉速范圍不相同，改變聯軸器的材料可提高聯軸器許用轉速范圍，材料為鋼的許用轉速大于材料為鑄鐵的許用轉速。
聯軸器所聯兩軸由于制造誤差、裝配誤差、安裝誤差、軸受載而產生和變形、基座變形、軸承磨損、溫度變化、部件之間的相對運動等多種因素而產生相對位移。一般情況下，兩軸相對位移是難以避免的，但不同工況條件下的軸系傳動所產生態平衡位移方向，即軸向、徑向角向以及位移量的大小有所不同。只有撓性聯軸器才具有補償兩軸相對位移的性能，因此在實際應用中大量選擇撓性聯軸器。剛性聯軸器不具備補償性應用范圍受到限制，因此用量很少。角向位移較大的軸系傳動宜選用萬向聯軸器；有軸向竄動，并需控制軸向位移的軸系傳動，應選用膜片聯軸器；只有對中精度很高的情況下才選用剛性聯軸器。
小轉矩和以傳遞運動為主的軸系傳動，要求聯軸器具有較高的傳動精度，宜選用金屬彈性元件的撓性聯軸器。大轉矩和傳遞動力的軸系傳動，對傳動精度亦有要求，高轉速時，應避免選用非金屬彈性元件彈性聯軸器和可動元件之間有間隙的撓性聯軸器，宜選用傳動精度高的膜片聯軸器。
