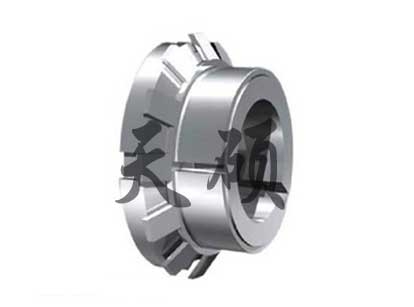

Z19A型脹緊聯結套

產品描述：Z19A型脹緊聯結套是靠擰緊高強度螺栓使包容面間生產的壓力和摩擦力實現負載傳送的一種無鍵聯結裝置.

在線咨詢

全國熱線

15231779603

Z19A型脹緊聯結套· 產品描述The product description

標記示例

Z19A型脹緊聯結套的基本尺寸和參數
注：Z19A型鎖緊聯結盤的基本尺寸 (按JB/T 7934-1999生產)
Z19A型脹緊聯結套螺釘?shù)臋C(jī)械性能等級為12.9級。

基本尺寸Dimensions					額定負荷		螺母		脹套與軸結結合面上的壓力pt	脹套與輪載結合面上的壓力pt	重量
d	D	E	H	B	轉矩Mt	軸向力Ft	d1	MA	N/mm2	N/mm2	kg
d	D	E	H	B	kN．m	kN	d1	N．m	N/mm2	N/mm2	kg
14	25	32	16.5	6.5	38	5.1	M20×1	95	200	110	0.05
15	25	32	16.5	6.5	41	5.5	M20×1	95	185	110	0.04
16	25	32	16.5	6.5	43	5.45	M20×1	95	174	110	0.04
17	26	32	16.5	6.5	47	5.5	M20×1	95	164	107	0.04
18	26	32	16.5	6.5	49	5.4	M22×1	95	155	107	0.04
18	30	38	16.5	6.5	58	6.6	M25×1.5	160	185	112	0.06
19	30	38	18	6.5	62	6.6	M25×1.5	160	176	112	0.06
20	30	38	18	6.5	66	6.6	M25×1.5	160	167	111	0.06
22	32	38	18	6.5	73	6.6	M25×1.5	160	152	105	0.06
24	35	45	18	6.5	105	8.75	M30×1.5	220	185	127	0.08
25	35	45	18	6.5	110	8.8	M30×1.5	220	178	127	0.07
28	36	45	18	6.5	120	8.55	M32×1.5	220	159	124	0.06
28	40	52	18	6.5	149	10.6	M35×1.5	340	188	141	0.09
30	40	52	19.5	7	160	10.6	M35×1.5	340	164	123	0.09
32	42	52	19.5	7	170	10.6	M36×1.5	340	154	117	0.09
35	45	58	21.5	8	230	13.1	M40×1.5	480	153	120	0.11
36	45	58	21.5	8	240	13.3	M40×1.5	480	149	120	0.1
38	48	58	21.5	8	250	13.1	M42×1.5	480	141	112	0.12
38	50	58	21.5	8	250	13.1	M42×1.5	480	141	112	0.14
40	50	65	24.5	10	310	15.5	M42×1.5	680	124	93	0.14
40	52	65	24.5	10	310	15.5	M45×1.5	680	120	93	0.17
42	55	65	25.5	10	320	15.2	M48×1.5	680	114	87	0.2
45	55	70	25.5	10	400	17.7	M50×1.5	870	122	96	0.16
45	57	70	25.5	10	400	17.7	M50×1.5	870	122	96	0.2
48	60	75	25.5	10	500	20.8	M55×2	970	135	105	0.21
50	60	75	25.5	10	520	20.8	M55×2	970	130	105	0.18
50	62	75	25.5	10	520	20.8	M55×2	970	130	105	0.22
55	65	80	27.5	12	610	22	M60×2	1100	103	84	0.21
55	68	80	27.5	12	610	22	M60×2	1100	103	84	0.28
56	68	80	27.5	12	620	22	M60×2	1100	101	82	0.26
60	70	85	30	12	800	26.6	M65×2	1300	113	93	0.24
60	73	85	30.5	12	800	26.6	M65×2	1300	113	93	0.33
63	79	92	30.5	14	980	31.1	M70×2	1600	107	86	0.43
65	79	92	30.5	14	1010	31	M70×2	1600	104	86	0.38
70	84	98	31.5	14	1240	35.4	M75×2	2000	110	92	0.42
